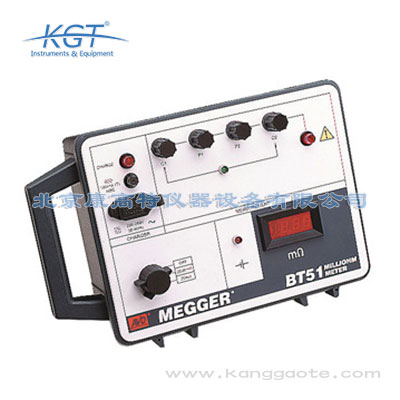

BT51變壓器直流電阻測試儀

品牌：美國Megger
分類：變壓器直流電阻測試儀
應用領域：電網，電廠，軌道交通，
測試對象：變壓器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

BT51變壓器直流電阻測試儀產品簡介：
?BT51通過給導線加一個電流然后測試導線倆端的電壓的方法測試得到導線的阻抗。測試電流是由一個簡單的電流限制電流來限制的。測試電流為2A，測試是參比的，讀數不受電流變化的影響。
?BT51使用的是一個31/2數字LED顯示屏來顯示的，在暗的環境中也能清楚的查看測試結果。LED同時能夠顯示電池的狀態和顯示在測試開始后，是否有電流流過。有個氖燈會顯示是否存在一個危險電壓。
?BT51不管有沒有打開，存在危險電壓它都會有*告。
?歐姆表的繼電保護電路使保護電壓高達240V交流。其繼電保護電路使儀器和電源部分相隔離，從而保護儀器。此外，這個安全保護措施不管儀器有沒有打開，它都會起作用。
?BT51的操作非常簡單，他只有一個量程需要選擇。儀器通過內部的可充電電池供電，電池充電器被集成在儀器中。本儀器提供一對手桿和其他類型的可用導線。
?BT51被放在一個堅硬，輕便的盒子中。他防風雨，防震, 可防電擊并且盒蓋可用卸下來。

BT51變壓器直流電阻測試儀產品應用：
?BT51能夠*的測量低值阻抗并能直接給出結果。其應用前景無法估計。
?BT51是一個穩定，*，可靠的低值阻抗測試儀器，不僅適合在實驗室中使用，也可以帶到工地上去使用。

BT51變壓器直流電阻測試儀產品特點：
?高測試電流
?四線測試原理
?二個測試量程（2000mΩ和20.00Ω）*高分辨率為0.01mΩ
?保護接電錯誤

BT51變壓器直流電阻測試儀應用實例：
?變電站的試用和維護，可以用來測量母線接點，開關和電路斷路器連接阻抗，保險絲阻抗以及鋁接地片
?和接地搭接的冷壓折的焊接接頭
?高架發射線的維護。在重制和再壓縮之前之后探測出熱接點的位置。
?測試飛行器框架的粘合，包括燃料槽的粘合。
?用于通信系統或者電的輸送的電纜線緊密度測試。
?測試避雷針
?電子設備。例如電阻器，印刷電路板的軌線和鍍金洞的阻抗，繼電器接觸阻抗。
?家用和企業用的配線裝置。

BT51變壓器直流電阻測試儀操作原理：
?BT51使用的是四端測量法。這個方法的優勢是消除了測試導線電阻對測試結果的影響，當被測電阻阻抗值很小的時候，這是一個很大的影響因數。
?在電路圖中，被測電阻RX僅僅是A和B倆端之間的阻抗，在電路回路在A和B倆端之外，不予理睬。
?在測試某物的阻抗時候，要把測試導線和被測試物要緊密的連接起來，這很重要。
?在測試母線和飛行器框架等等的時候*要使用手桿，這樣*進行試驗的時候*會方便些。當需要連接很
?緊密的時候*要使用鱷魚嘴夾。
?有時候電流導線連接要使用鱷魚嘴夾，電壓導線要使用長釘。這個例子說明，在測試中使用的導線是因事*利的。

BT51變壓器直流電阻測試儀特性和優點：
?高測試電流—2A交流
?四線式測試方法
?兩個被選量程（2000mΩ和20.00mΩ）*高分辨率0.01mΩ
?3數字LED顯示，對在光線暗淡的環境中使用很有幫助
?測試回路保護電壓*高240Vac, 并有*告燈指示進一步確保儀器測試安全
?緊密，防風雨，防震, 可防電擊，便攜
?能夠使用非常長的導線

量程:	2000 mΩ,分辨率 1 mΩ 20,00 mΩ,分辨率0,01 mΩ
測試電流:	2A
精確度(0 to 50° C):	讀數的±1% 加減2 個數字
顯示:	31?2數字 LED 顯示
操作:	0 到 50°C (32 到 122°F)
儲存:	-20到 +50°C (-4 到122°F)
保護:	繼電保護電路使保護電壓高達240V 交流 100 mA (T) 保險絲, 20 x 5 mm,
電源:	4 Ah 容量鎳鎘蓄可再充電電池儀器內帶電池充電器在240 V電壓下充電10小時, 50 Hz 交流電源
安全標準:	符合IEC 10101-1 (1992) EN61010-1 (1993) 標準. 使用本儀器時候，被測試電路中不要帶電
EMC:	符合 IEC61326 包括糾正No. 1標準
尺寸:	245 H x 344 W x 158 D mm (9,6 H x 13,5 W x 6,25 D in)
重量:	45 kg (10 lb)
電源:	6 X 1,5 V cells IEC LR6 類型鎳鎘蓄可再充電電池
電池壽命:	5秒一個周期可以測試 2000組
重量 :	530 gm. (1,16 lbs)
尺寸 :	195 x 98 x 40 mm. (5 in x 2,4 in x 1 in)
