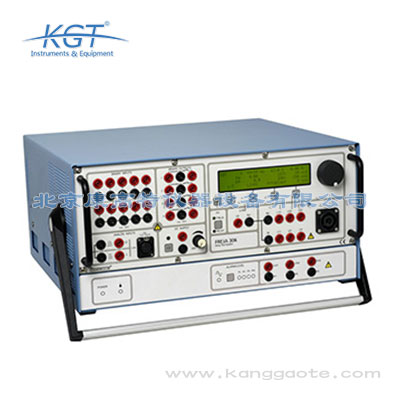

FREJA 306繼電器測試系統簡介：
?FREJA?306是Megger繼電器測試設備的*新成員，易于使用，如FREJA 300。
?堅固的硬件設計建立在廣泛的現場使用溫度范圍內的，智能軟件的可以執行快速測試。
?FREJA 306可以在有或沒有PC的情況下運行。進入本地模式后，FREJA 306可以在沒有PC的情況下獨立使用。使用本地模式很簡單。
?當您需要更高的電流輸出，電流（3 x 15 A + 3 x 35A），VA或標準電壓時，FREJA 306是一個很好的選擇。
?用它來測試具有6個電流的差動繼電器，或幾乎任何單相或三相繼電器。
?當測試單相繼電器時，可以使用高電流（超過100 A）或高合規電壓。這樣可以測試不同類型的高阻繼電器，如轉盤繼電器，接地保護繼電器等。
?FREJA 306也可以用作故障模擬，以確保特定情況應用適當的繼電器配置。通過導入和重新生成，通常稱為COMTRADE文件的暫態干擾文件。這些文件可能包括由電力網絡仿真軟件創建的計算數字記錄，如EMTP，RTDS或來自實際故障事件的數據記錄。
?內置直流電源可直接供電保護繼電器。
?通過使用GPS接收器附件，GPS200-MGTR可以同時進行多個FERJA 306的測試，以便在不同變電站中配置的測試儀進行端到端測試。
?FREJA 300可升級為FREJA 306。

FREJA 306繼電器測試系統特點：
?手動和PC 控制
?使用簡單
?*的軟件提供了很好的效果和簡單的安裝方式
?高性能放大器
?輕巧便攜
?用戶可以校準單元

FREJA 306繼電器測試系統應用：
?FREJA 306主要用于保護繼電器的二次測試。幾乎所有類型的保護繼電器都可以進行測試。

本地模式 - 無需借助 PC
通過轉動和點擊使用表盤很容易進行設置。當您退出時，所有設置都會自動保存，但如果您愿意，可以設置名稱并單獨保存，以便在進行下一次測試時方便訪問。顯示屏還可以顯示正在生成的測量值。該功能相當于三個電壓表和三個電流表，用于顯示所有發電機的RMS值。
FREJA 306繼電器測試系統-1

本地模式一般

本地模式 Rx (I)

使用 PC - FREJA Win 軟件
有一些儀器的程序。您可以在控制中心啟動不同的程序，您還可以在其中保存和調用結果。由于測試設置/結果通過常規Microsoft®Explorer顯示屏進行保存，因此可以創建自己的測試對象結構。
對于FREJA Win，不再需要任何許可證文件，也沒有FREJA測試集的許可證密鑰。一旦安裝在您的PC上，您可以自由地控制任何FREJA測試集。

FREJA 306繼電器測試系統優勢：
FREJA 306繼電器測試系統-3

1. 二進制輸入 - 響應時間補償
2. 二進制輸出 - 工作時間補償
3. 在本地模式下使用的顯示和按鈕。
4. 表盤,按鍵進入
5. 模擬輸入，高電平，用于電壓表和電流表
6. 模擬輸入，低電平，用于測量傳感器
7. 直流電源，連接到（12）讀取值
8. 開關，PC到FREJA 300/306或繼電器
9. 失真報*
10.電壓輸出 - 標準
11.電流輸出 - 標準
12.電流輸出 - 高端
多功能電壓（L1U，L2U，L3U，NU）和電流(L1I, L2I, L3I, NI).

FREJA Win軟件
在FREJA?Win中，全面的通用的儀器程序是一個方便、易于理解、用戶友好的工具箱。在“連接”頁面上，您可以輸入有關如何連接繼電器的信息，如果需要，可以輸入圖片。
在“序列”頁面上，您可以獨立地更改所有發電機參數。 *多可以有25個不同的狀態（預備，故障1，預失，故障2，預失，故障3等）。這在測試自動重合閘繼電器或電機保護時非常有用。也可以產生高達25次的諧波。
在斜坡頁面上，您可以單獨設置斜坡所有發電機參數。幅度和角度顯示在矢量圖上，值可以使用FREJA上的旋鈕或PC鍵盤和鼠標進行在線設置。

距離測試儀器
配置頁面
距離測試儀器程序旨在測試距離繼電器。在“配置”頁面上，輸入要測試的區域數量以及時間和阻抗公差，從而創建自動測試。不需要編程。當您通過控制中心查看此對象時，所有設置都將重新建立，以便您可以立即開始測試。

連接頁面
在“連接”頁面上，輸入有關如何連接到繼電器的信息，如果需要的話，可以包括圖片。由于此信息與對象一起保存在控制中心，所以下一次要測試此繼電器時，可以再次顯示該信息。

Zt 頁面
Zt頁面設計用于距離繼電器的時間測試。通常在測試繼電器時，您會測試一種類型的故障。但是，如果需要FREJAWin，您可以自動測試七種故障類型。所有你需要做的是按<開始>按鈕。 FREJA將自動測試所有七種故障類型，然后將讀數與您輸入的理論值進行比較

在配置頁面上。如果讀數正常，綠色指示燈亮起。如果沒有，紅燈亮起。如果要檢查相反方向，測試可以從第3象限開始低于零歐姆。

RX- 斜坡頁面
作為距離儀表程序一部分的RX-ramp頁面，旨在測試距離繼電器的距離。首先，您定義起始和停止角度以及斜坡之間的delta phi。然后按<開始>按鈕放松。 FREJA將自動測試所有七種類型的故障。您還可以定義自己的斜坡，使用鼠標指定任何需要的起點和終點。如果您定義了理論參考圖，程序會將實際測試結果與圖形進行比較，并檢查與“配置”頁面上輸入的公差是否有任何偏差。如果結果正常，綠色指示燈亮起。如果沒有，紅燈亮起。

RX 頁
RX頁面使您能夠手動定義測試點。您可以使用鼠標或鍵盤在示波器上定義不同的點。選擇自動模式，然后按<開始>按鈕。 FREJA將測試所選故障類型的所有點。這些點將分配不同的顏色，具體取決于行程時間。如果選擇手動模式，您可以使用撥盤搜索邊界。

曲線和輸入設置。時間測試也可以對數刻度、時間、電流或兩者同時運行。

頻率測試儀
在頻率測試儀中，故障前的故障頻率可以在手冊頁面中手動生成，也可以通過自動序列的故障前序列，將設置的起始值設置為停止值，以掃描不同頻率值的跳閘時間，適用于兩級繼電器。

斜坡模式會發現設定的故障頻率。

自動重合儀
自動重合儀是一般序列和距離的RX之間的組合。這只是因為它更容易模擬前序故障，通電和死區時間作為向量，同樣的方式更容易模擬阻抗平面中的故障。

該儀器將測試當今現代繼電器的任何自動重合閘功能。

Auto 300
如果我們以示例為基礎，除了距離元素之外，現代距離繼電器還激活了幾個功能。

通過使用Auto 300，我們可以將不同測試中的不同測試連接在一起，以創建自動測試序列，因此，*終我們將對包含距離，電流，同步和電壓等元素的測試進行測試。

傳感器測試儀
傳感器測試儀將通過檢查傳感器的輸出來測試所有傳感器，并將其與配置中的設置進行比較。

結果將以線性格式、量程、相對和*誤差顯示。

瞬態儀
在瞬態儀的幫助下，Freja將產生（播放）由擾動記錄器記錄的波形。瞬態支持的文件格式有COMTRADE，ASCII，EMTP WAX，EMTP PC和電感65。

Auto 21
Auto 21是一款轉換器，它將使用Freja 21 / 21D制作的舊測試計劃和Freja DOS軟件轉換為Windows與FrejaWin和Freja一起使用的兼容格式。

同步儀
U-f *小和*大
同步儀器程序的U-f*小和*大部分，專門用于測試同步繼電器的電壓和頻率邊界。該測試自動進行。只需按<開始>按鈕，程序本身*會搜索邊界。

同步頁面
“同步”頁面旨在衡量交貨時間。它還可以測量從同步繼電器發出的脈沖。

同步檢查頁面
同步檢查頁面旨在測試同步檢測繼電器.
首先將相位角設置為+ 20°（或其他起始點）。然后更改相位角，直到達到邊界。按<保存>按鈕存儲結果。現在測試另一邊，從-20°開始，改變相位角，直到達到另一邊界。

差分儀
差分儀設計用于測試變壓器保護繼電器，并使用FREJA 306或FREJA 300與外部放大器CA30或CA3一起使用，因為它使用6個電流發生器。

它通過一次測試一對繞組，測試多繞組變壓器保護繼電器。

FREJA差分還可用于測試差動發電機保護繼電器和線路差動保護繼電器。

受保護電力變壓器的數據以非常直觀的方式輸入，確保用戶不會產生誤解。通過使用按鈕和圖標來立即向用戶顯示他的選擇產生的效果。根據輸入的電流互感器信息和星點接地，注入的電流都以初級和次級值顯示。

“穩定”頁面的目的是通過產生外部故障并驗證繼電器是否穩定來驗證FREJA中的連接和設置是否正確。還要求操作員通過繼電器讀取測量值，并將其輸入測試頁。這些值將
在*終報告中報告。

時間測試頁允許驗證差動繼電器的工作時間。可編程幾個故障注入，頁面報告測量操作時間的統計（*小值，*大值和平均值）。

拾取頁允許測試每個繞組的差動繼電器的*小工作電流，這是對繼電器靈敏度的測試。該測試還使用偽連續坡道注射。

在頁面偏置特性中，可以通過運行偽連續斜坡（用于測試繼電器的靜態精度）或通過故障前和故障穩態仿真序列完成的斜坡來測試運行繼電器特性，稱為“二進制搜索“，更適合調試測試。可以使用或不使用參考圖來測試特性。

對于電力變壓器的每個繞組，當故障電流中存在一定程度的諧波時，“諧波”頁面驗證不會在限制特性的跳閘區域中發出跳閘信號的繼電器能力。此功能的目的是在變壓器通電期間或在變壓器過勵磁期間保持繼電器穩定*次由Programma介紹的一個非常重要的測試叫做
Wizard。這將有助于發現差分變壓器繼電器的錯誤設置，這可能會導致外部接地故障的不必要的跳閘。

向導將向中繼工程師詢問重要且明確的應用問題，并以半自動方式對繼電器進行一些簡單的測試。根據用戶輸入的應用程序信息，向導會報告繼電器似乎是否正確設置，并向用戶提供清晰的信息。

FREJA 306繼電器測試系統可選配件：

FREJA 306繼電器測試系統-4

多重電纜

FREJA 306繼電器測試系統-5

GPS200 - MGTR GPS配件附件

FREJA 306繼電器測試系統-6

測試引線組

FREJA 306繼電器測試系統-7

校準盒

訂購信息
Description	Style Number
FREJA 306 Standalone: Includes: International power cord, IEC 61850 test capability, Transducer test capability, and test leads.	F306-30P2C1I1T1
FREJA 306 Standalone: Includes: International power cord, with IEC 61850 test capability, and test leads. Excludes: No transducer test capability	F306-30P2C1I1S1
FREJA 306 Standalone: Includes: International power cord, Transducer test capability, and test leads. Excludes: no IEC 61850 test capability	F306-30P2C1I0T1
FREJA 306 Standalone: Includes: International power cord, and test leads. Excludes: no IEC 61850 test capability, no transducer test capability	F306-30P2C1I0S1
FREJA 306 Standalone: Includes: International power cord and Transducer test capability. Excludes: no IEC 61850 test capability, no test leads	F306-30P2C1I0T0
FREJA 306 Standalone: Includes: International power cord, with IEC 61850 test capability. Excludes: No transducer test capability, no test leads	F306-30P2C1I1S0
FREJA 306 Standalone: Includes: International power cord. Excludes: no IEC 61850 test capability, no transducer test capability, no test leads	F5306-30P2C1I0S0
Included Software – Every unit comes with the PC version of the FREJA Local software called FREJA Remote.	84835
Optional Software	84673
FREJA Win
Included Standard Accessories
Power Cord - Depending on the style number, the unit will come with one of the following,
Line cord, NEMA	90015-267
Line cord, Continental Europe with CEE 7/7 Schuko Plug	90015-268
Line cord, International color coded wire	90015-269
Line cord, United Kingdom	90015-270
Ethernet cable for interconnection to PC, 210cm (7 ft.) long (Qty. 1 ea.)	90003-594
Instruction manual (digital copy)	84624

FREJA306繼電保護測試儀產品規格
在30分鐘的預熱時間后，規格適用于電阻負載，額定電壓供應和環境溫度+ 25°C±3°C（77°F±5.4°F）。所有硬件數據均為滿量程值。規格如有更改，恕不另行通知。
環境
應用領域	用于高壓變電站和工業環境。
溫度操作儲存和運輸濕度	0°C to +50°C (32°F to +122°F) -40°C to +70°C (-40°F to +158°F) 5% – 95% RH, non-condensing
海拔高度	3000 m 全職周期可達2000米。基于海拔大于2000米的內部過溫保護的占空比限制。
CE-marking
EMC LVD	2004/108/EC 2006/95/EC
General
主輸入（標稱）	100 – 240 V AC, 50 – 60 Hz
能量消耗	1200 VA + 1500 VA (max)
尺寸	儀器 450 x 224 x 410 mm(17.7” x 8.8” x 16.1“) 運輸箱 610 x 345 x 660 mm(24” x 13.6” x 26”)
重量	儀器 23 kg (50.7 lbs) 運輸箱 12 kg (26.4 lbs)
顯示	LCD
可用語言	English, French, German, Spanish,Swedish
測量部分
二進制輸入
編號類型	10 Inputs (2 groups of 5 indepen-dent)干或濕接觸275 V DC，240 VAC響應時間補償
內部解析時間	50 μs
電隔離	與放大器部分電隔離。兩個電氣分離的組：1至5和6至10
最大測試時間	15264 h (636 days)
范圍	分辨率
0 - 9.9 ms	0.1 ms
10 ms - 60 min	1 ms
1 h - 15264 h	1 s
直流電流輸入, 低電平
測試范圍	±20 mA
分辨率	SW 0.1 μA HW 0.6 μA
不確定度	0.01% typical,0.03% guaranteed (= 6 μA)
直流電壓輸入,低電平
測試范圍	±10 V
分辨率	SW 0.1 mV= HW 0.3 mV
不確定度	0.01% typical, 0.03% guaranteed (= 3 mV)
AC /DC輸入電流測量，高電平
測試范圍	±14 A DC, 10 A AC RMS
不確定度	DC <0.1%, AC <0.3%
AC /DC輸入電流測量，高電平
測試范圍	±220 V DC, 150 V AC RMS
不確定度	DC <0.05%, AC <0.2%
測量，內部生成值
不確定度電壓 AC / DC 電流 AC / DC	<1% ±1digit <2% ±2digit
進制輸出
數字類型	2 x 4 (NO & NC)零電位觸點，受控軟件
斷電容量 AC	240 V AC, max 8 A, max load 2000 VA
打破能力 DC	275 V DC, max 8 A, max load 240 W
低電平輸出(Rogowski option)
設定范圍 LLU LLI	3 X 0...2 V RMS 3 X 0...2 V RMS
最大輸出電流	5 mA
不準確的決議	<0.1% typ. (<0.2% guaranteed)
失真 (THD+N)2) Max.	250 μV
產生時間	<0.05% typ. (<0.1% guaranteed) 5 minutes
發電機部分
電壓輸出
范圍 4- 相 AC 1- 相 AC (L-L) DC(L-N)	4 x 150 V 2 x 300 V 180 V
功率 3- 相 AC 1- 相 AC (L-L) DC(L-N)	3 x 82 VA at 150 V 1 x 140 VA at 300 V 87 W
分辨率 SW HW	10 mV 6.5 mV
不確定度 3) ( 保證 )	(±0.01% of range) + (±0.05% of reading)
失真 (THD+N)4)	0.02% typical (0.04% max)
電流輸出
標準輸出 – L1I, L2I, L3I
范圍 3- 相 AC 1- 相 AC 2) DC(L-N) 3-通道DC	3 x 15 A 1 x 45 A 15 A -
功率 3- 相 AC 1- 相 AC 2) DC(L-N)	3 x 87 VA 1 x 250 VA 3 x 87 W(max)
分辨率 SW HW	1 mA 0.65 mA
不確定度 3) ( 保證 )	(±0.01% of range) + (±0.3% of reading)
失真 (THD+N)4)	0.1% typical (0.2% max)
中斷輸出 – Ch1, Ch2, Ch3
電壓瞬變 -	抗擾度 2500 V 瞬態水平(to chassis) +工作電壓等級(255 V)
工作電壓	255 V
應用
3- 相 AC( 每相 )	250 VA, 5 A < I ≤ 25 A 200 VA, 25 A < I ≤ 30 A 150 VA, 30 A < I ≤ 35 A
1- 相 AC (3 ch. in parallel)	750 VA, 15 A < I ≤ 75 A 600 VA, 75 A < I ≤ 90 A 450 VA, 90 A < I ≤ 100 A
3-ch. DC 合規電	3 x ±20 A
壓時間限制	≤50 Vrms
連續	3 x 20 A, 150 VA (max)
0.5 秒在 1 秒內反復熄滅	3 x 35 A
分辨率	1.6 mA
典型不確定度	< 0.3% (of reading), 0.5 A < I ≤ 35 A < 8 mA, 0 A < I ≤0.5 A
相不確定度	< ±0.2°
失真 (THD+N) 6)	< 0.4% typical
發電機，一般
頻率范圍
連續信號	DC – 2000 Hz
瞬態信號	DC – 3.5 kHz
頻率分辨率	1 mHz
頻率不確定度	0.01%
相角范圍	0 – 360°
相位分辨率	0.1°
相位不確定度	±0.1°
連接（放大器輸出）	4 mm可堆疊安全插頭或8針放大器多功能插孔
所有七臺發電機在振幅和相位上均可連續獨立調節。不需要切換范圍。所有的電流和電壓輸出都是完全過載和短路保護，可以防止外部高壓瞬態信號和過熱。
注意允許連續生成高直流電流（12-15 A），需要0.2歐姆的最小負載阻抗。對于較低的負載阻抗，例如短路時間限制在1分鐘。
直流輔助電壓輸出
范圍	20 – 210 V DC
輸出功率	75 W at 210 V
