美國Megger IDAX 322變壓器介電頻率響應分析儀是高壓介電頻率響應（DFR）儀器，有良好的精度，很長的使用壽命，專門用于電力變壓器，套管和許多其他測試 對象的現場測試。
IDAX 322變壓器介電頻率響應分析儀簡介：
?IDAX 322是一個非常緊湊的設備，和外部PC共同使用。
?IDAX 322有內置電腦，也可以連接外部PCIDAX300/350提供了準確可靠地變壓器、套管和電纜的絕緣狀態信息。
?IDAX系統通過估算設備*長的使用壽命，從而使維護工作的成效*大化。
?IDAX 322比它們的前任IDAX 206更小、更輕、更快。
?IDAX 322保持了更好的精度，有能通過真正的AC DFR（介電頻率響應，有時也稱作FDS頻域圖譜）提供可靠的數據，能在高干擾的環境下測量。
?藝術化的軟件使測試更加簡單和迅速，使變壓器水含量分析在20分鐘左右時間內完成（30℃）。
?IDAX 322測量變壓器繞組間絕緣各個頻率下的電容和介損值。
?IDAX 322測量變壓器利用模型將測量結果分析固體絕緣的水分含量，絕緣油的電導率/介損以及參考溫度下的介損。由于和溫度相關的因素已被考慮在內，測試可在任何溫度下進行。
IDAX 322變壓器介電頻率響應分析儀應用：
IDAX提供準確，可靠的套管，電流互感器，電力變壓器和發電機絕緣狀況評估。 IDAX系統可*大化維護活動的結果，從而優化負載和使用壽命。
套管和電流互感器
水分進入是套管和電流互感器生命周期的正常組成部分，可能會帶來災難性后果。 套管故障是造成所有變壓器故障的17％，以及引起所有變壓器火災的70-80％的原因。 失效的套管也很可能爆炸， 從而損壞整個變電站。 在線路頻率下進行常規測試是不夠的，因為它會給出錯誤的OK結果，僅通過DFR才能評估套管的真實狀態。 除了評估高水分含量外，DFR還被證明可以成功檢測出高壓和超高壓套管中的局部放電痕跡。
IDAX 322是專門為滿足套管測試要求而設計的； 高達2 kV的電壓可提供出色的信噪比，高達1kHz的測量可診斷低電容物體。 ITC的特殊單一材料版本用于將測試結果帶入?yún)⒖紲囟龋还軠y試對象的溫度如何。 IDAX支持RBP，OIP，RIP和RIS套管以及液體浸漬的互感器和用戶定義的材料。
電力變壓器
電力變壓器絕緣系統中積聚的水分會影響幾個特性：
? 由于較高的濕度使變壓器更容易產生氣泡，因此限制了負載能力
? 降低油的介電強度，直接影響絕緣性能
? 使纖維素絕緣層老化，機械強度降低。
IDAX的DFR是確定電力變壓器水分而無需停用或拆卸的* 可靠方法。 由于溫度影響，正常的單頻損耗正切/功率因數測試可能會得出 錯誤的結果，并且油分分析不可靠，因為水分主要存在于固體 絕緣體中。 在電力變壓器應用中，IDAX使用獨特的2材料模型， 用于*計算濕度，油電導率和差值/功率因數。 通過對參考 材料模型進行*曲線擬合，可以計算出主要在固體絕緣中的 水分含量，在25°C參考溫度下的油的電導率以及在20°C參考溫 度下的損耗角正切/功率因數。
IDAX 322變壓器介電頻率響應分析儀特點：
?*先進的高壓介電頻率響應（DFR）儀器，專門用于電力變壓器，套管和許多其他測試對象的現場測試。
?儀器和附件專為*苛刻的現場條件而設計
?2 kVpeak和50 mA容量–非常適合低電容對象，例如套管和儀用互感器
?*佳的硬件和規格以獲得*準確的結果
?易于使用的軟件，具有標準評估指導，并具有25年以上DFR技術的現場經驗
-

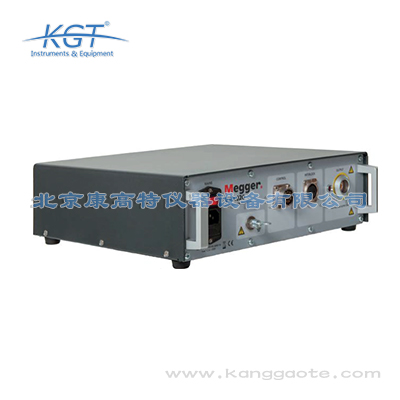

美國MEGGER VAX020高壓放大器
