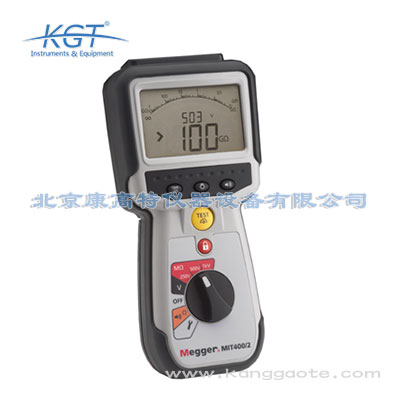

MEGGER MIT400/2四類絕緣測試儀

品牌：美國Megger
分類：絕緣測試儀
應用領域：石油化工，電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

美國MEGGER MIT400/2四類絕緣測試儀適于進行電氣和工業測試，包括電氣安裝、電纜測試、發動機測試、汽車、ESD、儀表板制造、維護，等等。

MIT400/2四類絕緣測試儀簡介：
?MIT400/2絕緣和連續性測試儀，不但適于進行電氣和工業測試，而且還適合異常廣泛的應用，包括電氣安裝、電纜測試、發動機測試、汽車、ESD、儀表板制造、維護，等等。
?MIT400/2已通過反饋控制測試電壓增強絕緣測試功能，以便將過電壓限制在2%，而不是業內標準的 10-20% 的范圍內。
?已添加可變量程，這樣可以在需要使用不出現在普通量程中的特定于應用的測試電壓時，以1V的步幅選擇10V和 1000V之間的電壓。
?MIT400/2連續性測試現在快了很多，并且用一個在 0.01 Ω 和 1.0 MΩ 之間自動選擇量程的功能取代了“ohms”和“kOhms”量程。 200 mA 和20 mA 測試選項都保留了下來。
?MIT400/2經過重新設計的手提箱、背面支架和 6 節電池的電池盒（另有一個保險絲入口），將會取代原先的 MIT400 儀器。
?MIT400/2經過二次成型，以改善保護效果，并達到IP54耐候等級。

MIT400/2四類絕緣測試儀特點：
?適用于電氣和工業測試測試
?進行量程達到 1000 V 和 200 GΩ 的絕緣測試
?穩化絕緣測試電壓（新特性）
?單個量程，連續性測試較快，測試量程從 0.01 Ω 到 1MΩ（新特性）
?絕緣測試電壓可從 10 V 調到 1000V（新特性）
?600V真有效值交流電和直流電電壓測量
?測試結果存儲和 Bluetooth® 下載
?帶電電路檢測和保護
?適用于市電和汽車充電的可充電選件（新特性）
?四類600V和IP54

MIT400量程：
其量程涵蓋四種儀器：
MIT400/2：250 V、500 V 和 1000 V
MIT410/2：50 V、100 V、250 V、500 V 和 1000 V +PI、DAR
MIT420/2：50 V、100 V、250 V、500 V 和 1000 V +PI、DAR + VAR（新特性）和結果存儲
MIT430/2：50 V、100 V、250 V、500 V 和 1000 V +PI + DAR + VAR（新特性）+ 藍牙下載

絕緣電阻測試：
?其穩化絕緣測試電壓的準確度現在可達 +2% -0%。與業界標準的+20% 的準確度相比，可以產生更準確的測試電壓，但沒有過電壓損壞電路或元件的風險。在整個測試量程中，其輸出電壓均可保持在 0 和 2% 之間。
?如果需要使用非標準測試電壓，則可通過可變量程在10V到1000V的范圍內選擇確切的測試電壓，但要受限于同一穩化輸出控件。

MIT400/2四類絕緣測試儀特性包括：
?測試電壓（新特性）*
50 V、100 V、250 V、500 V 和 1000 V。
?可變測試電壓（新特性）*
測試電壓可調，可從 10 V 調到 1000 V。
?測試電壓準確度為 2%
輸出測試電壓保持在公差或 -0% +2% 的范圍內
?“PASS”（通過）/“FAIL”（未通過）顯示（新特性）*
顯示的“PASS”（通過）/“FAIL”（未通過）狀態取決于閾值電壓
?穩化測試電壓
電壓經過反饋控制，可確保電壓在整個測試量程內一直都符合規范
?測試電壓顯示（新特性）
實際測試電壓顯示在較小的數字讀出器中，而測量結果則顯示在較大的數字顯示屏中。
?量程顯示（新特性）*
選擇過程中會顯示測試量程
?測量電壓顯示
測試過程中會顯示測量電壓
?模擬弧度顯示
顯示屏也可顯示模擬弧度，以重現動圈顯示設備的響應。
?PI 和 DAR *
極化指數 (PI) 和絕緣吸收比 (DAR) 功能 - 極化指數 (PI)：比率為 10 分鐘/1 分鐘
絕緣吸收比
(DAR)：比率為 60 秒/30 秒
?定時測試*
自動按時限進行測試
?測試量程大
電壓為 1000 V 時，絕緣測試極大電阻為 200 GΩ。
?硅引線
*柔性硅測試引線易于使用，對于大于 5 GΩ 的 GΩ 量程，可防止發生測量錯誤。
?測試禁止
進行絕緣測試時，如果檢測到的電壓超過 25 V、30 V、50 V、75 V 或 100 V（用戶設定），則會禁止測試。默認電壓是50 V。
?絕緣蜂鳴器
可將這種蜂鳴器設置為絕緣電阻大于用戶可以調整的上限時發出蜂鳴聲（可在“Setup”（設置）菜單中設置）。
?測試功能鎖定
持續阻止絕緣測試。

測試量程從 2 GΩ 到 200 GΩ，具體量程取決于以下測試電壓：
?50 V 10 GΩ
?100 V 20 GΩ
?250 V 50 GΩ
?500 V 100 GΩ
?1000 V 200 GΩ
?電壓可在 10 V 和 1000 V 之間變化，具體電壓取決于測試電壓

連續性（電阻）測試：
?單個電阻量程（新特性）
一個 0.01 Ω 到 1.0 MΩ 的全自動電阻量程。
?雙向測試（新特性）*
用于在不重新連接引線的情況下自動進行雙向測試的選項。
?200 mA 或 20 mA*
可供選擇的連續性測試電流是 200 mA 或 20 mA。 20 mA 測試電流會大幅延長電池使用壽命。
?引線零補償
引線電阻補償（零補償）運行電阻高達 10 Ω。
?蜂鳴器
可通過簡單按鈕選擇“ON”（開）/“OFF”（關）狀態。
?蜂鳴器限制
通過連續性蜂鳴器限制*報，可以調整可使連續性蜂鳴器發出聲音的更大電阻。可通過 12 步從 1 Ω 調整到 200 Ω。

電壓測量：
真有效值電壓測量，極高交流電或直流電電壓為 600 V，極低測量分辨率為 0.1 mV。
?數字電壓測量，極高電壓為交流電/直流電 600 V
?模擬弧度測量，極高電壓為交流電/直流電 600 V
?測量電壓時自動顯示頻率。

顯示屏：
顯示屏即能顯示模擬弧度，又有雙數字讀出器：
模擬弧度：
?顯示的模擬弧度可橫向占滿顯示屏。
?模擬弧度顯示屏可顯示數字顯示屏上看不到的基本充電和放電特性。
?單個指針的響應類似于動圈計量儀的響應。
可通過設置功能控制蜂鳴器限制*報、連續性測試電流、KΩ/MΩ/GΩ 或 104/105/106（新特性）

雙數字顯示屏
?大的主用數字讀出器用于輕易看清所有主要測量結果
?備用數字顯示屏用于顯示其他數據，例如：
?絕緣測試電壓。
?絕緣泄漏電流。
?電源頻率（測量電壓時）。
?測試模式，如 PI、DAR 或 t（t = 定時器模式）。

其他功能和特性
?耐候 - 每個測試儀都按 IP54 經過密封處理，從而使手提箱成為耐候手提箱，可減小進水的可能性，包括電池盒和保險絲盒。
?外殼堅固 - 通過橡膠二次成型，在結實的改裝 ABS 外殼上，將堅固的減震外保護層和效果極好的防滑條合而為一，從而制成幾乎牢不可破的手提箱。
?電池 - 要求使用 6 節 AA 電池，可以是普通堿性電池，也可以是鎳金屬氫化物 (NiMH) 可充電型電池，從而至少可以 1000 V 的電壓進行 3000 次絕緣測試。

可變絕緣電壓測試儀*
?對于難以進行的絕緣電壓測量應用，可變模式是*的解決方案。
?通過量程選項，既能以 1 V 的步幅產生 10 V 到 1000 V 的絕緣測試電壓。
*取決于型號

典型應用包括：
?商業航空電子設備
?陸海空*事通信
?制造/生產線商品
?靜電測量
?元件測試
?以電池供電的拖拉和起重設備

存儲和下載測試結果
?修改后的藍牙和配對程序已經使得 MIT430/2 測試儀的配對和數據下載容易得多。測試結果會下載到 CSV 文件中，以后*能以Excel ® 電子表格的形式將其打開。

安全
?設計為用起來異常安全，快速檢測電路可以防止儀器在意外連接到帶電電路或跨相連接時受損。具體而言，所有儀器：
?符合 IEC61010 和 EN61557 的國際要求。
?帶電電路檢測會禁止在電壓高于默認電壓 (50 V) 20 V 、30 V、50 V 、75 V 或 100 V 時對電路進行絕緣測試。
?進行連續性測量時進行帶電電路檢測和測試禁止。
?對所有量程進行默認帶電電路電壓顯示。
?即使保險絲已經不起作用，檢測和禁止功能也有效。
?適用于四類應用，并產生高達 600 V 的電壓。

訂購信息
Description	Name : Part Number
MIT400/2 - 250V、500V、1000V 絕緣測試儀	1006-723
MIT410/2 - MIT400/2 的特性 + 50 V 和 1000 V、 PI、DAR 和定時測試	1006-735
MIT420/2 - MIT410/2 的特性 + 可變電壓測試、存儲和撤消	1006-743
MIT430/2 - MIT420/2 + Bluetooth® 和充電器準備	1006-749
附帶的配件
紅/黑硅測試引線，配有探針和夾子
SP5 遠程開關探針（不適用于 MIT400/2）
用戶信息 CD
6 x AA 堿性電池
硬質手提箱
選配配件
市電充電器套件（僅適用于 MIT430/2）	1007-464
直流電電池充電器	1004-183
帶開關的 SP5 探針 (不 MIT400/2)	1007-157
測試引線套件和鱷魚夾	1002-001
測試引線套件，兩根導線，保險絲熔斷電流為 500 mA	1002-015
電池 (6 x NiMH)	1002-735

MIT400/2四類絕緣電阻測試儀規格
所有報價精度為+20°C。
絕緣：
測試電壓
標準電壓
MIT400/2	250 V、500 V、1000 V
MIT410/2、420/2、430/2 5	0 V、100 V、250 V、500 V、1000 V
絕緣精度
50 V 10 GΩ ± 2% ± 2 位數 ± 4.0%（每 G）Ω
100 V 20 GΩ ± 2% ± 2 位數 ± 2.0%（每 G）Ω
250 V 50 GΩ ± 2% ± 2 位數 ± 0.8%（每 G）Ω
500 V 100 GΩ ± 2% ± 2 位數 ± 0.4%（每 G）Ω
1000 V 200 GΩ ± 2% ± 2 位數 ± 0.2%（每 G）Ω
服務錯誤	BS EN 61557-2 (2007)。
50V, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.5%
100V, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3%
250V, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3%
500V, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3%
1000V, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 11.5%
顯示范圍
模擬	1 GΩ 全等級體系顯示
分辨率	0.1 kΩ
短路/充電電流	2 mA +0% -50%（遵循 EN 61557-2 (2007) 標準）
開路電壓	-0% +2% ± 2V
測試電流	小 1 mA。傳遞的絕緣值大為 2 mA。
泄漏	10% ±3 位數
電壓	3% ±3 位數 ± 額定電壓的 0.5%
定時器控制	60 秒*定時器
注意	上列規格僅在使用*硅引線時適用
連續性
導通測量	0.01 Ω 到 999 kΩ（0 到1000 kΩ（根據模擬等級體系）
導通精度	± 3% ± 2 位數（0 到 100 Ω） ±5% ±2 位數 (>100 W - 500 kΩ) (>500 kΩ - 1 MΩ unspecified) 服務錯誤：BS EN 61557-2 (2007) - ±2.0%, 0.1Ω - 2Ω ± 6.8%
開路電壓	5 V ± 1 V
測試電流	200 mA (-0 mA +20 mA) （0.01 Ω 到 4 Ω）
極性	單極（默認）/雙極（可在設置時配置）。
引線電阻	零補償電阻*大為 9.00 Ω
電壓:
電壓范圍	交流電：10 mV 到 600 V 真有效值正弦曲線（15 Hz 到 400 Hz）直流電：0 到 600 V
電壓范圍精度	交流電：± 2% ±1 位數直流電：± 2% ±2 位數
波形	未指定量程： 0 mV - 10 mV （15 Hz 到 400 Hz）還有其他規格適用于非正弦曲線波形非正弦曲線波形： ±3% ± 2 位數 >100 mV 到 600 V 真有效值 ±8% ± 2 位數 10 mV 到 100 mV 真有效值
頻率測量:
頻率測量范圍	15Hz - 400 Hz
頻率測量精度	±0.5% ± 1 位數（100 Hz 到 400 Hz）未指定
電容
電容量測量	1 nF 到 10 μF
電容量測量精度	± 5.0% ± 2 位數 (0.1 nF-1 nF 未指定)
存儲容量 :
存儲容量	>1000 個測試結果
數據下載	藍牙無線藍牙二類
范圍	*大 10 m
電源供應	6 x 1.5 V IEC LR6（AA、MN1500、HP7 、AM3 R6HP）型堿性電池可以使用 6 x 1.2 V NiMH 可充電電池
電池壽命	3000 次絕緣測試，占空比為 5 秒“ON”（開）/55 秒“OFF”（關）（1000 V 到 1 M）Ω 充電器（選配）： 12-15 V 直流電（配件接口）
尺寸	儀器：228 mm x 108 mm x 63 mm (9.00 in x 4.25 in x 2.32 in)
重量	600 g (MIT400/2) (1.32 lb )
重量（儀器加設備盒）	1.75 kg (3.86 lb)
保險絲	僅可使用 1 x 500 mA (FF) 1000 V 32 x 6 mm 大熔斷容量陶瓷保險絲，*小 HBC 30 kA。不得安裝玻璃保險絲。
安全防護	此儀器符合 EN 61010-1 (1995) 標準，相對地電壓可達 600 V（四類）。請參見所提供的安全*告。
EMC	符合 IEC 61326 標準，包括第 1 號修訂
溫度系數	<0,1%（每 °C），*大 1 GΩ <0,1%（每 °C 每 GΩ），大于 1 GΩ

環境條件:	操作溫度范圍和濕度 -10 到 +55 °C 溫度*高為 40 °C 時，相對濕度為 90%。
存儲溫度范圍	-25 到 +70 °C
校準溫度	+20 °C
*高海拔	2000 m
IP 等級	IP 54
