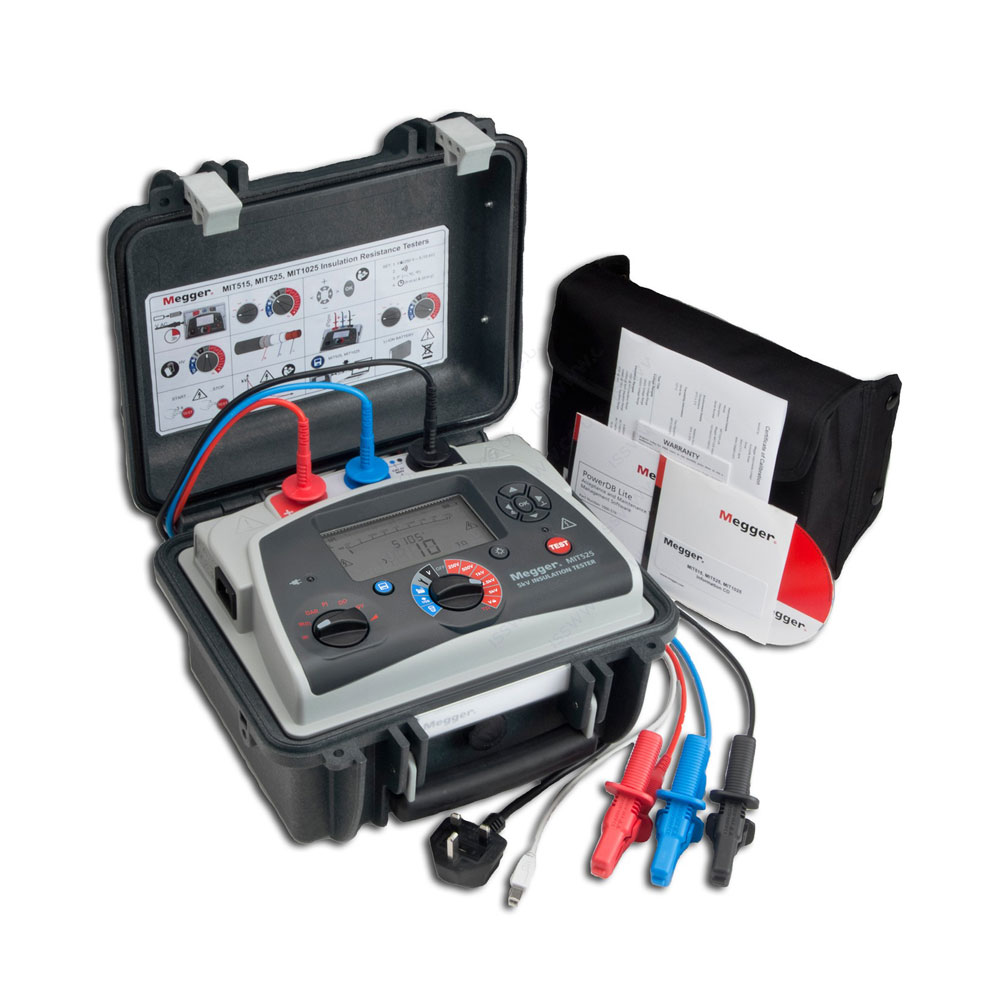

美國MEGGER MIT525絕緣電阻測試儀可用于檢測電纜、變壓器、套管、斷路器、電機等設備的高壓絕緣電阻，是一款外形小巧重量輕，便于運輸和使用的儀器 ，備受用戶歡迎！
?MIT525比之前型號更小，更輕，還提供先進的功能和快速充電能力
?一個關鍵的生產效率功能是測量功能，如果電池用電量耗盡時，可以連接線路電源/主電源，智能電池充電可以把*佳的充電率作為電池電量的功能，從而縮短了充電次數

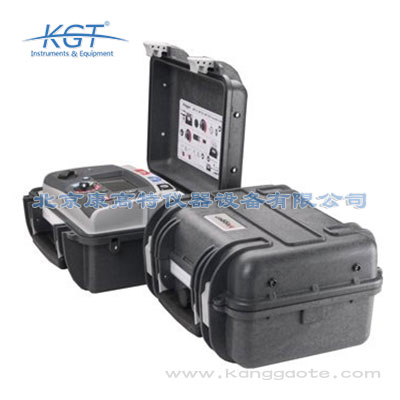

?MIT525堅固耐用的盒子為手持式儀器和clip-on導線布袋提供安全保障，確保導線和儀器任何時候都在一起。
?箱蓋是可拆卸的，方便了終端接入
?IP等級為IP65，盒子緊閉可以防水/防塵
?MIT525內置了高的可靠性和安全性
?所有型號安全等級是CATIV600 V，并且是雙層絕緣
?MIT525絕緣測試模式提供了5個預設值電壓范圍，還有用戶可設定的鎖定電壓范圍
?預診斷測試包括極化指數(PI)，介質吸收率(DAR)，介質放電(DD)，步進電壓(SV)，Ramp測試
?繪制圖形電流和電壓(可進行圖形下載)時，Ramp功能逐漸將電壓增加到所選水平
?兩個旋轉開關和大型背光顯示屏使得操作非常簡單，可以同時顯示多個結果
?*內存存儲了時間/日期記錄，結果，數據記錄和結果返回屏幕
?一個完全隔離的USB設備接口(B型)可使用Megger PowerDB資產管理軟件進行數據安全轉移
?業內*高防護終端*度
?MIT525外形小巧和重量輕，便于運輸和使用
?PI，DAR，DD，SV和ramp試驗
?MIT525獨特的雙外殼設計，為用戶提供了另一層保護
?鋰離子電池-擴大了容量，可以快速充電
?*內存和時間/日期記錄
?CATIV600 V所有終端安全額定值
?體積更小，重量更輕可以方便的進行運輸和使用，而不會影響產品性能
?高測量范圍可以進行更高價值儀器的安裝試驗和長期趨勢預測
?獨特的雙外殼設計可以防火，使得產品更加堅固耐用
?高品質，靈活的硅芯片測試引線，完全符合IEC61010-31:2008的安全規定，同時保證了測量精度
?定時IR加上PI，DAR，DD，SV和ramp試驗*大限度地進行診斷檢測
?當電池完全放電時，可以通過線路電源進行操作(操作時可以充電)
?兩個和一個半小時的電池完全充電時間(充電一個半小時可以測試一小時)，明顯的增加了測試能力
?單個充電電池，長達六小時連續測試(5 kV)
?業內*高防護終端*度
?與互聯網連接時，加強型驅動器技術，可以即插即用。沒有繁瑣的和妨礙安裝的程序
?專用電壓表功能(30 V至660 V)和頻率測量，允許用戶檢查感應電壓
?所有終端CATIV600V安全額定值，可以在*廣泛的范圍內安全使用
?自動背光LCD顯示屏
?在電氣噪聲環境下，噪聲濾波器有效抑制高達3mA的噪音
?高達3000m的高海拔作業，同時維持CATIV 600 V電壓
?旋轉開關操作簡單，直觀現場操作
?現場可更換電池
?鎖定測試導線提供額外安全性
?3mA短路電流具有獨特的*大功率規定技術，確保了*大傳輸任何負載，直到達到選定電壓
?5%的準確率，5kV電阻高達1TΩ，確保了*大限度的精度
?日期和時間標記測試結果降低了結果解釋中的誤差風險
?設備設計用于高壓電氣設備絕緣測試
?寬電壓范圍也允許低壓設備測試
?發電機，電動機，變壓器，電纜和開關全都需要有效的維修。儀器的測試技術提供了有價值的診斷信息
?高壓電力電纜和高壓總線
?大型電機/發電機繞組
?線路和變電站變壓器
MIT525可進行現場測試，步進電壓測試，介質放電試驗，和ramp試驗，介質吸收測試，主要應用于一下方面：
?在安裝驗收測試
?檢查符合質量標準
?安裝后常規預防/預測維護測試
?QA測試作為制造過程一部分
?診斷測試，以隔離有故障的部件進行維修
?介質放電（DD），步進電壓（SV）和ramp測試功能
?*存儲，時間/日期戳記，屏幕返回實時時鐘
?通過隔離USB（B型）（USB電纜到PC）接口下載到存儲器中
?PowerDB精簡版資源管理軟件
?電業承辦商
?測試及服務公司
?風電場和太陽能發電運營商
?發電及分銷公司
?工業企業
?鐵路公司
訂購信息
Item (Qty) Order Code
Item (Qty) Order Code
MIT515-UK 1001-935
HV test leads sest (MIT515, MIT525, MIT1025 only)
MIT515-US 1001-936
5 m leadset x 3, large insulated clips* 1002-645
MIT515-EU 1001-937
8 m leadset x 3, large insulated clips 1002-646
MIT515-AU 1001-938
10 m leadset x 3, large insulated clips 1002-647
MIT525-UK 1001-939
15 m leadset x 3, large insulated clips 1002-648
MIT525-US 1001-940
5 m leadset x 3, medium insulated clips* 1002-641
MIT525-EU 1001-941
8 m leadset x 3, medium insulated clips 1002-642
MIT525-AU 1001-942
10 m leadset x 3, medium insulated clips 1002-643
MIT1025-UK 1001-943
15 m leadset x 3, medium insulated clips 1002-644
MIT1025-US 1001-944
3 m leadset x 3, bare compact clips 8101-181
MIT1025-EU 1001-945
8 m leadset x 3, bare compact clips 8101-182
MIT1025-AU 1001-946
15 m leadset x 3, compact bare clips 8101-183
MIT1525-UK 1002-907
* These test leads may also be supplied in non-standard lengths to suit a particular
application / requirement. Please contact Megger for a quotation, minimum order
quantities may apply.
MIT1525-US 1002-909
Screened HV test lead sets (MIT515, MIT525, MIT1025 only)
MIT1525-EU 1002-908
3 m, 5 kV screened un-insulated small clips 6220-835
MIT1525-AU 1002-910
15 m, 5 kV screened un-insulated small clips 6311-080
Included Accessories
3 m, 10 kV screened un-insulated small clips 6220-834
Power lead
USB cable
Download & Database Software
software Product Information CD
10 m, 10 kV screened un-insulated small clips 6220-861
Included Accessories 5 kV, 10 kV, 15kV
15 m, 10 kV screened un-insulated small clips 6220-833
3 m leadset x 3, medium insulated clips 1002-531
Other
3 m leadset x 3, large insulated clips (MIT1025 only) 1002-534
CB101, 5 kV Calibration Box 6311-077
3m leadset x 3, large 15 kV insulated clips
Calibration Certificate - CB101 1000-113
(MIT1525 only) 1002-949
UKAS calibration Certificate CB101 1000-047
Optional Accessories
1 kV test lead sets (MIT515, MIT525, MIT1025 only)
Fused test probe and clip lead set 1002-913
Control circuit test lead set 6220-822
| MIT525絕緣電阻測試儀電氣規格 | |
| 輸入電壓范圍： | 85-265 V rms, 50/60 Hz, 60 VA |
| 電池： | 11.1 V, 5.2 A 小時, 符合 IEC62133:2003 |
| 電池壽命 | 在5kV電壓，負載電阻100MΩ時，通常可以連續持續6個小時 |
| 電池充電時間： | 深度放電2.5小時 正常放電2小時 |
| 30分鐘。快速充電： | 5 kV, 100 MΩ，1小時操作。 |
| 測試電壓 |
|
| MIT515，MIT525： | 250 V, 500 V, 1000 V, 2500 V, 5000 V |
| MIT1025： | 500 V, 1000 V, 2500 V, 5000 V, 10000 V |
| 用戶自定義測試電壓： | |
| MIT515，MIT525 | 100V到1kV，步長為10V。 1kV到5kV，步長為25V。 |
| MIT1025 精度（23℃）： | 5kV到10kV，步長為25V。 |
| MIT515，MIT525 | ±5％至1 TΩ，±20％至10 TΩ |
| MIT1025 | ±5% 至2 TΩ，±20%至20 TΩ |
| 防護： | 2％誤差防護，500 KΩ漏電，100 MΩ負載 |
| 顯示范圍模擬： | 100 kΩ到10 TΩ |
| 顯示范圍數字： |
|
| MIT515，MIT525 | 10 KΩ到10 TΩ |
| MIT1025 | 10 KΩ到20 TΩ |
| 短路電流： | 額定3 mA，所有負載最大。功率 優于許多5 mA測試儀器 |
| 絕緣報警： | 100 kΩ到1 GΩ |
| 電容充電： |
|
| MIT515，MIT525 | 在3 mA 到 5 kV，<3 s/μF |
| MIT1025 | 在 3 mA到10 kV，<5 s/μF |
| 電容放電： |
|
| MIT515，MIT525 | 從5000 V至50 V，<250 ms/μF放電 |
| MIT1025 | 從10000 V 到50 V，<500 ms/μF放電 |
| 電容范圍（500 V以上）： | 10 nF至25μF（取決于測量電壓） |
| 電容精度（23℃）： | ±10% ±5 nF |
| 輸出電壓精度 （>200 V，0°C至30°C） | 在1GΩ時，+4％，-0％，±10 V額定測試電壓 |
| 電流測量范圍： | 0.01 nA 到6 mA |
| 電流測量精度（23℃）： | 在所有電壓，±5％±0.2 nA |
| 抗干擾： MIT515，MIT525 | 每250 V，電流是1 mA，最大高達3 mA |
| MIT1025 | 每600 V，電流是1 mA，最大高達3 mA |
| 電壓表范圍： | 30 V至660 V ac 或 dc， 50/60 Hz |
| 電壓表精度： | ±3%, ±3 V |
| 定時范圍： | 最多至99分鐘，15秒的最小設定值 |
| 存儲容量： | 每5秒鐘5?小時的連續記錄。 或33條PI測試記錄 或350條IR測試記錄 |
| 測試制度： |
|
| MIT515 | IR, IR(t), DAR, PI |
| MIT525，MIT1025 | IR, IR(t), DAR, PI, SV, DD, ramp test |
| 接口： | USB B型（設備） |
| 實時輸出： | USB接口，1個讀數/秒（電壓，電流和電阻） |
| 環境條件 | |
| 海拔高度： | 3000米，CAT等級保持> 2000米* *測試導線連接 |
| 工作溫度 | -20°C至50°C |
| 存儲溫度： | -25℃至65℃ |
| 濕度： | 在40°C ，90％RH（非冷凝） |
| 防護等級： | IP65（蓋子封閉），IP40（蓋子打開） |
| 通常規格 | |
| 安全性： | 符合IEC61010-1，CATIV600 V要求 |
| 電磁兼容性： | 符合IEC61326-1要求 |
| 尺寸： | 長315mmx寬285mmx高181mm |
| 重量： | 4.5 kg |
