?IEC 61850測試功能
SMRT410繼電保護測試系統應用：
?當功率持續為 200 VA 時，每條電流通道的額定電流都是 30 A；300 VA 時，可短時間達到 60 A。它具有*的平緩功率曲線（4 A 至 30 A），可確保始終能夠獲得更大順從電壓。
?當輸出功率為 150 VA 時，每條電壓通道可提供 0 V 至 30/150/300 V 的可變輸出，且具有*的平緩功率曲線（30 V 至 150 V），可確保始終能夠獲得更大輸出功率。電壓通道轉換為電流后，一個五通道設備可提供 10 路電流。SMRT410使用了以太網端口，基本上是一款“即插即用”設備，其電壓和電流輸出可與其他 SMRT 設備的輸出無縫同步，方便測量更復雜的測試應用（例如，背對背測試）。

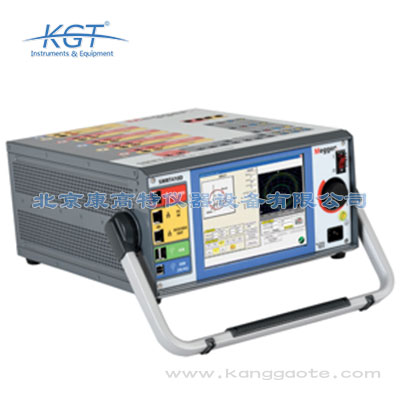

SMRT410D繼電器測試儀
1.開關量輸出 1 和 2 : 額定電壓為 8 安培時為 300 伏。
2.開關量輸入 1 和 2 : 額定 5 至 200 V AC/DC。
3.傳感器輸入: （可選）直流電壓和直流毫安輸入端子。
4.電壓輸出:4路150 VA下300 V的電壓通道，可轉化為每相120 VA下15 A的電流通道。
5.電流輸出: *多 6個通道 60 安培，每相 300 VA。
6.USB 2.0 接口: 通信和控制端口。
7.額外的開關量輸入: 提供 8 個額外的監控電路。
8.堅固的外殼: 玻璃纖維增強塑料。
9.電腦/輸出: 以太網端口是主要的 PC 連接端口。以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元
同步操作。
10. 額外的開關量輸出: 添加 4 個輸出。 開關量輸出 3 和 4 的額定電壓為 300 V AC/DC，8 A。 開關量輸出 5 和 6 是高速的，交流/直流電壓額定值為 400 V峰值，1 A。
11. IN: 以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元同步操作。 此端口還可用于連接到IEC61850 變電站總線以測試 IEC 61850 設備。
12.STVI: 以太網端口是一個 PoE端口，用于連接到 STVI 進行手動控制。
13.AC/DC電壓源: 用作第 4 個交流電壓源（0 -150 V，100 VA）進行同步，或用作可變直流電壓源（0 至250V，100 瓦/3.33安培）作為電池模擬器。
14.輸入電源/電源線插座： 100到240 V, 50/60 Hz.
15.電源開/關: 通電時點亮。
16.保護接地接地插孔。
17.Bluetooth: 藍牙© 提供無線控制。
|
訂購信息 |
|
| SMRT410D多相繼保測試儀隨附軟件 |
零件號 |
|
帶有 RTMS 應用程序 CD 的 AVTS Basic |
84978 |
| 軟件選項 |
|
|
帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD |
1002-103 |
|
帶有 RTMS 應用程序 CD 的 AVTS Advanced |
81570 |
|
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD |
1001-106 |
|
帶有 STVI 應用程序 CD 的 AVTS Professional |
81571 |
|
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤 |
1002-102 |
| 描述 | 貨號 |
|
帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。 套管測試線，一根 紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII |
Qty. 3 pr. Part No. 2008-539 |
|
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起 使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。 |
2003-174 |
|
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起 使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。 |
2003-173 |
|
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。 |
684002 |
|
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。 |
684003 |
|
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III的測試 線一起使用。 |
684006 |
|
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試 線一起使用。 |
684007 |
|
靈活的測試線適配器，黑色，1.8 mm 公針，與高達 1000 V/32 Amp CAT III 的測試線一起使用。 |
90001-845 |
|
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與 高達 600 V/32 安培 CAT II 的測試線一起使用。 |
90024-781 |
|
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高 達 600 V/32 安培 CAT II 的測試線一起使用。 |
90024-780 |
|
并行測試引線適配器，與高達 600 V/32 Amp CAT II 的測 試引線一起使用 |
1002-286
|
|
MEGGER SMRT410D繼電保護測試儀規格 |
|
| 輸入電源 |
100 至 240 VAC，1?，50/60 Hz，1800 VA |
| 輸出 |
所有輸出都不受線路電壓和頻率的突然變化的影響。 所有輸出都經過調節，因此負載阻抗的變化不會影響輸出。 每個輸出
(VIGEN) 模塊由一個電壓放大器和一個電流放大器組成。 電壓放大器可以轉換為電流源。 因此，一個放大器模塊可用于測試單相電流差動繼電器，包括諧波抑制。
|
| 輸出電流源 |
帶有5個 VIGEN 模塊的 SMRT46 最多可以提供10個電流源； 3個高電流/高功率3電流源，以及4個可轉換電壓通道，提供低電流/高功率。每通道輸出電流和額定功率在 AC rms 值和峰值額定功率中指定。
|
| 每通道輸出 |
|
|
| 輸出電流 | 功率 | 最大V |
|
1 Ampere |
15 VA |
15.0 V rms 持續 |
|
4 Amperes |
200 VA (282 峰值) |
50.0 V rms 持續 |
|
15 Amperes |
200 VA (282 峰值) |
13.4. V rms 持續 |
|
30 Amperes |
200 VA (282 峰值) |
6.67 V rms 持續 |
|
60 Amperes |
300 VA (424 峰值) |
5.00 V rms 持續 |
| DC | 200 Watters |
|
|
|
||
| 三個電流并聯： |
|
|
| 輸出電流 | 功率 | 最大電壓/工作周期 |
|
12 Ampere |
600 VA (848 峰值) |
50.0 Vrms 持續 |
|
50 Amperes |
600 VA (848 峰值) |
13.4 Vrms 持續 |
|
90 Amperes |
600 VA (848 峰值) |
6.67 Vrms 持續 |
|
180 Amperes |
900 VA (1272 峰值) |
5.00 Vrms 持續 |
| 計量 |
測量的輸出量，例如交流安培數、交流伏特?cái)?shù)、直流伏特?cái)?shù)或直流安培數，以及時間可以同時顯示在觸摸屏上。 預設交流和直流輸出顯示啟動前的近似電壓/電流輸出。 這為預設輸出提供了一種快速、簡單的方法。 根據所查看的測試屏幕，可能顯示的其他值包括相位角、頻率、歐姆、瓦特、VA 和功率因數。 精度規定為量程的 10% 至 100%，25°C ± 5°C，50-60 Hz。
|
| 波形發生器 |
每個輸出通道可以產生許多輸出波形，例如：DC、正弦波、正弦波加任意相位角的一定百分比的諧波、半波、可變周期方波、指數衰減波、數字故障記錄儀和遵循IEEE C37.111 COMTRADE標準格式的
帶波形記錄功能的繼電器的周期性暫態波。
|
| 保護 | 電壓輸出受到短路和長時間過載的保護。 電流輸出受到開路和過載保護。 |
| 環境 |
工作溫度: 32 至 122° F（0 至 50° C）
儲存溫度: -13 至 158° F（-25 至 70° C）
相對濕度: 5 - 90% 相對濕度，無冷凝
|
|
一致性標準
|
安全: EN 61010-1
沖擊: EN/IEC 60068-2-27
振動: EN/IEC 68-2-6
運輸墜落: ISTA 1A
自由下落: EN/IEC 60068-2-32
掉落/傾倒: EN/IEC 60068-2-31
電磁兼容
排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part 15
Class A
抗干擾: EN 61000-4-2/3/4/5/6/8/11
|
| 重量 |
重量取決于系統中輸出模塊的數量。以下重量是一個完整的全多相測試系統。42.65 lb.(19.2 kg)
|
| 尺寸 |
13.25 W x 6.75 H x 15 D in.
337 W x 172 H x 381 D mm
|
|
外殼和運輸箱 |
該裝置安裝在堅固的玻璃纖維增強塑料外殼中，便于現場攜帶。提供可選的硬邊運輸箱。 可選硬邊運輸箱的堅固設計可在崎嶇地形和長距離運輸設備時提供保護。 |
|
